Máy mắc kẹt
Máy bện cáp là một loại thiết bị sản xuất cáp, có thể dùng để xoắn các dây lõi của các sản phẩm cáp như dây nguồn, dây tai nghe, dây điện tử, v.v.
Mô tả
Máy mắc kẹt là gì
Máy bện cáp là một loại thiết bị sản xuất cáp, có thể dùng để xoắn các dây lõi của các sản phẩm cáp như dây nguồn, dây tai nghe, dây điện tử, v.v.
Lợi ích của máy mắc kẹt
Nâng cao hiệu quả sản xuất
Máy xoắn dây là thiết bị xử lý dây và cáp chuyên nghiệp. Nó sử dụng phương pháp cơ giới hóa để xoắn dây và cáp, giúp cải thiện đáng kể hiệu quả sản xuất. Phương pháp xoắn thủ công truyền thống đòi hỏi phải vận hành thủ công, không những không hiệu quả mà còn tốn kém. Máy xoắn dây có thể hoàn thành một số lượng lớn thao tác xoắn dây và cáp trong thời gian ngắn thông qua việc xoắn tự động, giúp rút ngắn đáng kể thời gian xử lý.
Đảm bảo sự ổn định của chất lượng dây và cáp
Máy xoắn dây sử dụng phương pháp cơ giới hóa để xoắn dây và cáp, có thể đảm bảo chất lượng xoắn ổn định. Bằng cách điều chỉnh tốc độ, cường độ, hướng và các thông số khác của máy xoắn bằng máy, chất lượng xoắn có thể được kiểm soát một cách hiệu quả, tránh tình trạng mất ổn định chất lượng do vận hành thủ công. Đồng thời, máy xoắn dây có thể điều chỉnh mật độ xoắn của dây và cáp, giúp dây và cáp chặt hơn, chắc chắn hơn, tăng cường độ bền, độ bền kéo của dây và cáp.
Nhiều ứng dụng
Máy xoắn dây không chỉ thích hợp để xoắn dây và cáp mà còn có thể sử dụng cho nhiều hoạt động xoắn khác nhau như quấn, quấn, xoắn, xoắn đôi. Đồng thời, máy mắc kẹt có thể thích ứng với các thông số kỹ thuật khác nhau của dây và cáp. Chỉ cần điều chỉnh các thông số của máy mắc kẹt có thể đáp ứng nhu cầu xử lý dây và cáp có thông số kỹ thuật khác nhau.
Nó là một máy cuộn dây stato động cơ đặc biệt, chủ yếu dành cho ô tô và xe máy magneto, máy thở công nghiệp, xe golf, cuộn dây cho ô tô cân bằng, xe đẩy cao cấp, động cơ máy bay không người lái lớn, v.v.
Nó phù hợp cho cuộn dây quấn của động cơ máy bơm nước ô tô, động cơ làm mát quạt máy tính, máy thở công nghiệp, động cơ máy bay không người lái, v.v.
Thẻ điều khiển chuyển động đa trục được sử dụng để hoạt động với màn hình cảm ứng, dữ liệu bộ điều khiển được lưu vĩnh viễn và dữ liệu cài đặt sản phẩm có thể được quản lý bằng đĩa U.
Tên thiết bị mua: Máy xoắn ống tốc độ cao
Kích thước tổng thể: Chiều rộng 1000* chiều cao 1300* chiều dài 6800
Mẫu mã: 6/165
Các đường kính dây khác nhau có thể được quấn xung quanh, một bên có thể được quấn trong khi bên kia có thể được nạp và dỡ để nâng cao hiệu quả sản xuất.
Độ chính xác khi dừng trục: cộng hoặc trừ 0,5 độ
Đường kính dây áp dụng: 0.02mm-0.5mm
Đường kính quay tối đa: 60mm
chiều rộng tối đa: 80mm
Đường kính dây bị mắc kẹt: tối đa Φ25mm
Đường kính ngoài của dây lõi áp dụng: Φ1.0mm-4.0mm
Phạm vi khoảng cách xoắn: 30mm-200mm
Động cơ chính: Động cơ 20HP cộng với điều chỉnh tốc độ chuyển đổi tần số
Tại sao chọn chúng tôi
Dịch vụ một cửa
Chúng tôi hứa sẽ cung cấp cho bạn câu trả lời nhanh nhất, giá tốt nhất, chất lượng tốt nhất và dịch vụ hậu mãi đầy đủ nhất.
Giá cả cạnh tranh
Chúng tôi đưa ra mức giá cạnh tranh cho các dịch vụ của mình mà không ảnh hưởng đến chất lượng. Giá của chúng tôi minh bạch và chúng tôi không tin vào các khoản phí hoặc lệ phí ẩn.
Chuyên môn và kinh nghiệm
Đội ngũ chuyên gia của chúng tôi có nhiều năm kinh nghiệm trong việc cung cấp các dịch vụ chất lượng cao cho khách hàng. Chúng tôi chỉ thuê những chuyên gia giỏi nhất có thành tích đã được chứng minh về việc mang lại kết quả.
Sự hài lòng của khách hàng
Chúng tôi đang cung cấp các dịch vụ chất lượng cao vượt quá sự mong đợi của khách hàng. Chúng tôi cố gắng đảm bảo rằng khách hàng hài lòng với dịch vụ của chúng tôi và hợp tác chặt chẽ với họ để đảm bảo đáp ứng nhu cầu của họ.
Công nghệ tiên tiến
Chúng tôi sử dụng công nghệ và công cụ mới nhất để cung cấp dịch vụ chất lượng cao. Đội ngũ của chúng tôi rất thành thạo về những tiến bộ trong công nghệ và sử dụng chúng để mang lại kết quả tốt nhất.
Sản phẩm chất lượng cao
Chúng tôi luôn đặt nhu cầu và mong đợi của khách hàng lên hàng đầu, cải tiến, cải tiến liên tục, tìm kiếm mọi cơ hội để làm tốt hơn, mang đến cho khách hàng sự mong đợi về chất lượng sản phẩm, cung cấp cho khách hàng dịch vụ hài lòng nhất bất cứ lúc nào.

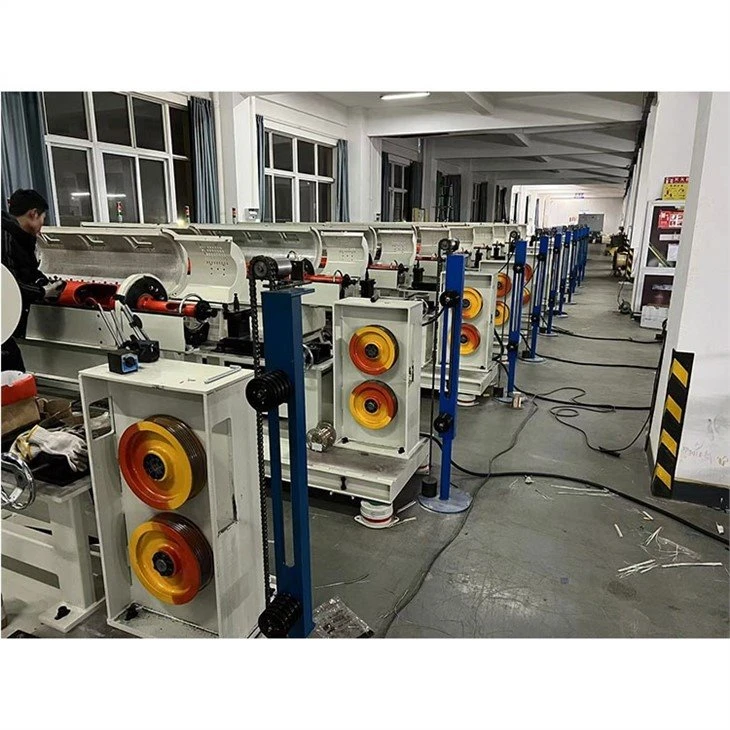

Máy mắc kẹt hình ống
Một thiết bị sản xuất dựa vào chuyển động quay của thân quay hình ống để hoàn thành chức năng mắc kẹt. Khung nổi để đặt từng cuộn thanh toán được lắp đặt trên trục của thân quay. Được dẫn động bởi khung thanh toán, khung nổi chỉ lắc lư chứ không quay. Thiết bị gắp được lắp đặt bên ngoài thân quay. Nói chung, máy mắc kẹt ống có 1+6 cuộn thanh toán và 1+12 cuộn thanh toán. Máy bện ống thích hợp để sản xuất lõi dây dẫn điện nhỏ 7, 19 (dây thứ cấp). Phần bị mắc kẹt thay đổi tùy theo mô hình của nó. Loại G200 thường có thể đạt tới 35mm2 và loại G400 thường có thể đạt tới 70mm2. Hơn 70mm2 hiếm khi được sản xuất bằng máy bện hình ống.
Máy mắc kẹt khung cứng
Do kết cấu khung nên trục trung tâm không chịu trọng lượng của cuộn dây, thiết bị có độ cứng và độ bền cao, hiệu suất tổng thể tốt, bán kính quay nhỏ và tốc độ sản xuất nhanh. Bộ xoắn khung không thể xoắn được. Khi xoắn dây, các dây đơn sẽ sinh ra ứng suất bên trong do xoắn, khiến dây tròn cường độ cao không xoắn chặt và có xu hướng bị lỏng. Do đó, một số máy bện kiểu khung được trang bị thiết bị biến dạng trước lồng bện để loại bỏ ứng suất bên trong của dây đơn. Kiểm soát lực căng thông qua phương pháp ma sát cơ học hoặc khí nén, và tấm phía trên sử dụng kẹp nhanh bánh răng điện hoặc kẹp bánh xe bằng tay.
Máy mắc kẹt lồng
Do bán kính hồi chuyển rất lớn và cấu trúc phức tạp của thiết bị tháo xoắn nên tốc độ sản xuất của máy mắc kẹt lồng bị hạn chế. Bị mắc kẹt hoặc không bị mắc kẹt, thích hợp cho tất cả các loại lõi cách điện. Kiểm soát độ căng tốt có thể phát huy hết tác dụng của nó trong quá trình sử dụng và trở thành một thiết bị cơ khí chế tạo dây rất ưu việt. Hiệu quả của sản phẩm này cũng đã được nhiều người ghi nhận và khen ngợi. Trong quá trình sử dụng, ưu điểm của nó được phát huy tốt hơn và phạm vi sử dụng ngày càng rộng hơn. Trong quá trình ứng dụng nó đã trở thành một ưu điểm rất chung nhằm đáp ứng tốt hơn nhu cầu sử dụng. Sản phẩm hiện đang được sử dụng.
Máy cuộn dây
Là thiết bị sản xuất hoàn thiện chức năng xoắn thông qua chuyển động quay của tời. Trục đúc hẫng của mỗi cuộn thanh toán phải được lắp đặt đối xứng xung quanh trục của xe đẩy quay theo các quy tắc nhất định, nghĩa là được lắp đặt trên chu vi bên ngoài của xe đẩy quay. Trục của mỗi cuộn thanh toán song song với trục của tời quay và mỗi cuộn thanh toán quay cùng với tời. di chuyển. Có điểm dọc và điểm ngang.
Tời nâng
Là thiết bị sản xuất dựa vào chuyển động quay của tời cứng để hoàn thành chức năng xoắn dây. Giá đỡ để đặt từng cuộn quay thưởng được cố định trên giá treo cổ và không thể nổi. Nó có tên như vậy vì khung của cuộn thanh toán có hình dạng giống như một cái nĩa. Nhìn chung có một số phần, và những phần phổ biến là phần 3 và 5. Nó đơn giản hơn máy mắc kẹt lồng và có công suất sản xuất tương tự. Điều đó chỉ có thể thấy ở các nhà máy sản xuất dây, cáp có quy mô vừa và lớn.
Nguyên lý của máy mắc kẹt
Máy bện cáp là một loại thiết bị sản xuất cáp, có thể dùng để xoắn các dây lõi của các sản phẩm cáp như dây nguồn, dây tai nghe, dây điện tử… Nguyên lý bện chính là khi dây đồng đi qua cung xoắn trên máy bện, cung xoắn chuyển động tròn để mỗi sợi dây đồng được quấn xoắn ốc.
Dây đồng bị mắc kẹt là nơi sử dụng số lượng dây đồng đơn lớn nhất. Các dây đồng có thông số kỹ thuật và số lượng khác nhau được xoắn lại với nhau theo một thứ tự và chiều dài nhất định để trở thành dây dẫn có đường kính lớn hơn. Dây dẫn mềm hơn nhiều so với một sợi dây đồng có cùng đường kính, dẫn đến dây có khả năng uốn cong tốt hơn.
Bước xoắn của máy bện có nghĩa là dây đơn xuất hiện một lần ở một khoảng cách cố định dọc theo hướng của dây xoắn và khoảng cách cố định cách nhau là bước của dây xoắn (gọi là bước xoắn). Một định nghĩa khác về bước xoắn là nói đến khoảng cách thẳng đứng mà dây xoắn di chuyển về phía trước sau mỗi vòng quay 360 độ dọc theo trục xoắn, đơn vị là mm.
Máy mắc kẹt bao gồm các bộ phận chính như thanh toán, lực kéo, hệ thống kéo, lực kéo và truyền động và hệ thống điều khiển. Ngoài ra còn có các thiết bị như bảng nhánh, khuôn song song (hay còn gọi là khuôn ép), máy đếm mét.
Dây xoắn được tạo ra bởi máy bện tương đối lớn. Ngoại trừ dây đơn trung tâm, cuộn dây trả tiền cho phần còn lại của các dây đơn được đặt trong phần trả tiền (chẳng hạn như lồng xoắn) và dây đơn được xoắn quanh dây đơn trung tâm thông qua vòng quay của nó. lớp. Tùy theo số lớp xoắn của dây xoắn và số lượng dây đơn trong mỗi lớp, máy xoắn thông thường được trang bị một số (một số phần) bộ phận thanh toán xoay riêng biệt để tạo ra các dây xoắn với các hướng xoắn khác nhau cho mỗi lớp, vì vậy nó rất quan trọng đối với sản xuất Dây bện xoắn thành các lớp đồng tâm đặc biệt phù hợp.
Giá trống dây
Dùng để đặt dây. Giá trống dây có hai lớp, trên và dưới. Để thuận tiện cho thao tác tiếp theo, các dây có kích thước khác nhau thường được đặt trên hai lớp trống dây liền kề.
Thiết bị căng
Dùng để cài đặt và điều chỉnh độ căng theo đặc tính của dây. Nó bao gồm các ròng rọc căng thẳng, bộ điều chỉnh độ căng, v.v.
Cơ chế dẫn dắt
Dây được kéo từ giá trống dây đến nắp thùng. Cấu trúc của nó có nhiều cách khác nhau, độ tin cậy tốt và độ chính xác cắt cao. Nó phù hợp với các dây có đường kính khác nhau như dây vuông, dây tròn và dây mỏng.
Trống dây
Khi máy bện dây hoạt động, các đầu cực của máy bện dây hai đầu được cố định trên trống dây ở cả hai đầu.
Tay quây
Một trong những thành phần chính, nó được xác định bởi số lượng phần và có thể xoắn nhiều dây. Chất liệu của tời là thép đúc cường độ cao có khả năng chống mài mòn tốt.
Thiết bị xoắn
Nó bao gồm một nắp, một đầu xoắn và các thành phần cấu trúc liên quan. Sau khi dây thành phẩm được xoắn ở hai đầu, nó phải trải qua quá trình xử lý nhiệt và kéo căng để đảm bảo độ bền và độ ổn định.
Hộp điều khiển điện
Cung cấp năng lượng điều khiển cho từng bộ phận của máy chải sợi, thay đổi trạng thái hoạt động của từng bộ phận trong máy chải sợi, tạo điều kiện thuận lợi cho việc giám sát trạng thái vận hành của máy chải sợi và các chức năng cơ bản khác.
Quy trình vận hành của máy mắc kẹt
Sự chuẩn bị
Đặt các dụng cụ và dụng cụ đo lường lên bàn làm việc và kiểm tra xem các dụng cụ đo có được căn chỉnh về 0 hay không;
Thu thập dây đồng và nhôm theo yêu cầu về chiều dài sản xuất và thẻ xử lý, đồng thời kiểm tra xem chúng có đáp ứng yêu cầu quy trình hay không;
Kiểm tra xem tất cả các bộ phận của thiết bị có bình thường không và báo cáo nhân viên bảo trì để sửa chữa ngay trong trường hợp có bất thường;
Chọn và khớp bánh răng xử lý và khuôn theo thẻ xử lý, lắp đặt bánh răng xử lý và khuôn, đồng thời điều chỉnh hướng quay và bánh răng đảo chiều của lồng tời theo yêu cầu của quy trình;
Chọn cuộn cuốn theo kế hoạch sản xuất và lắp cuộn cuốn còn nguyên vẹn trên giá đỡ;
Đặt một đầu của dây kéo vào khuôn và cố định nó vào trục cuốn sau khi đầu kia được quấn quanh bánh xe kéo trong 3-4 lượt.
Quy trình vận hành
Theo cách sắp xếp quy trình, lắp cuộn dây vào lồng bản lề, lắp chốt bảo vệ, kéo dây riêng ra phía trước khuôn và điều chỉnh độ căng của từng cuộn dây;
Vặn từng sợi dây thành một sợi, nối với dây kéo và khởi động máy bằng cách nhích từng inch. Sau khi đầu dây đi qua đế khuôn, lắp khuôn rồi khởi động máy;
Sau 2-3 mét khởi động, hãy dừng máy để kiểm tra xem cấu trúc của nó có đáp ứng các yêu cầu của quy trình hay không và chỉ khởi động máy sau khi được xác nhận là đủ tiêu chuẩn.
Sau khi đầu dây chạm tới cuộn dây, cắt bỏ phần không đạt tiêu chuẩn và cố định đầu dây vào cuộn dây;
Người vận hành phải thường xuyên quan sát độ căng của dây bện, liệu dây dẫn có bị kéo mỏng hay không và chất lượng của việc bố trí dây. Người vận hành phải điền vào thẻ sản xuất sản phẩm, treo trên cuộn và ghi rõ thông số kỹ thuật, chiều dài, nhà sản xuất, ngày sản xuất, số lô và chất lượng của sản phẩm.
Thiết bị phát hiện đứt dây cho máy bện bao gồm một giá đỡ, một bánh xe đỡ được bố trí ở đầu dưới của giá đỡ, một xi lanh được bố trí trên bánh xe đỡ, nhiều lỗ luồn dây cáp được bố trí ở phía trên và mặt ngoài của mặt dưới của hình trụ tương ứng, một khung cố định hình vòng cung khớp với mặt trên của hình trụ được cố định trên giá đỡ thông qua khối cố định Bakelite, nhiều bu lông điều chỉnh được bố trí cố định trên hình vòng cung giá đỡ cố định, các đầu của bu lông điều chỉnh tựa vào ống thép hình vòng cung, ống thép hình vòng cung được đẩy ra khỏi mặt ngoài phía trên của hình trụ và một đầu của ống thép hình vòng cung được nối với một thiết bị điều khiển điện thông qua một dây dẫn Mô hình tiện ích có cấu trúc đơn giản và chi phí sản xuất thấp, có thể phát hiện kịp thời tín hiệu đứt dây và truyền đến thiết bị điều khiển điện, để động cơ chính dừng lại, sau đó thực hiện quá trình đứt dây, thao tác là an toàn, tránh tình trạng đứt dây vào con lăn ép.
Các sự cố và giải pháp thường gặp của Máy bó dây
Máy bó dây không thể khởi động được
Khi máy xoắn dây không thể khởi động được, hãy kiểm tra xem nguồn điện có bình thường không. Nếu nguồn điện bình thường thì có thể động cơ bị lỗi. Lúc này, hãy kiểm tra xem động cơ có phát ra tiếng ồn hoặc nhiệt bất thường hay không. Nếu vậy, có thể vòng bi động cơ đã bị mòn và cần được thay thế.
Xảy ra hiện tượng thắt nút ở dây khiến dây không thể xoắn bình thường
Kiểm tra xem thiết bị bó dây của Máy bó dây có bị hỏng không. Nếu nó bị hư hỏng, nó cần được thay thế hoặc sửa chữa kịp thời. Kiểm tra xem thiết bị bó dây của Máy bó dây có được điều chỉnh phù hợp hay không. Nếu cần điều chỉnh, có thể điều chỉnh phù hợp theo loại dây và đường kính. Vệ sinh và bảo trì Máy bó dây thường xuyên để đảm bảo từng bộ phận hoạt động bình thường, tránh tình trạng thắt nút dây.
Tốc độ xoắn quá chậm
Khi tốc độ xoắn quá chậm có thể hệ thống truyền động của Máy bó dây bị lỗi. Lúc này, bạn cần kiểm tra xem các bánh răng của hệ thống truyền động có bị mòn, lỏng hay không. Nếu bánh răng bị mòn thì cần phải thay bánh răng. Nếu bánh răng bị lỏng thì khe hở bánh răng cần phải điều chỉnh lại.
Ngắt kết nối xảy ra
Trường hợp dây bị đứt trong quá trình xoắn của Máy bện dây có thể do chất lượng dây hoặc do điều chỉnh độ căng của máy bện không đúng. Cần kiểm tra xem chất lượng dây có đạt yêu cầu hay không, điều chỉnh độ căng của Máy bó dây, tốc độ xoắn…
Công ty TNHH Công nghệ Thiết bị Giang Tô Lianming được thành lập vào năm 2019. Công ty bắt đầu phát triển và sản xuất các mẫu thiết bị 165-6. Nó đã phát triển thành một doanh nghiệp công nghệ cao với nhiều chuỗi nghiên cứu và phát triển độc lập, sản xuất và bán sản phẩm; nhân sự thể chế của công ty có chất lượng cao và năng động. Sản phẩm có hàm lượng kỹ thuật cao, dám đổi mới. Hệ thống quản lý chất lượng hoàn hảo và dịch vụ hậu mãi tốt. Đội ngũ nhân tài chuyên nghiệp, từ phát triển dây thép thông thường, đến dây y tế, dây máy cửa sổ trời ô tô, dây ô tô. Công ty tuân thủ nguyên lý kinh doanh "dịch vụ là trên hết, khách hàng là trên hết" và triết lý kinh doanh "chất lượng là trên hết, đổi mới liên tục" để làm hài lòng khách hàng bằng những sản phẩm chất lượng cao và dịch vụ hậu mãi hoàn hảo!
